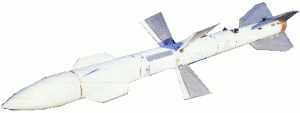

Vympel R-27
(NATO-Code: AA-10 "ALAMO")
Als Mittelstrecken-Luft/Luft-Raketenfamilie für die neuen Jagdflugzeuge MiG-29 und Su-27 wurden die ersten Varianten der Vympel R-27 Anfang der 80er in Dienst gestellt.
Ein Baukastensystem ermöglicht es Raketen mit verschiedene Antriebe und verschiedenen Suchköpfen zu mehreren Varianten zusammenzusetzen.
Den Anfang machten R-27R und R-27T, eine Rakete mit passiver Radar oder Infrarotlenkung mit rund 50 km Reichweite.
Etwa Mitte der 80er folgte mit R-27ER und R-27ET eine Reichweitensteigerung.
Mit dem Aufkommen der aktiv radargelenkten Raketen wurde dann auch noch die Variante R-27AE von Vympel entwickelt und dieser Suchkopf mit dem stärkeren Motor kombiniert.
Somit wurden zumindest fünf Varianten entwickelt und zumindest vier stehen auch im aktiven Einsatz.
Vor allem die infrarotgelenkten Varianten mittlerer Reichweite T und TE sind Waffensysteme die ziemlich einmalig in ihrem Leistungsspektrum sind.
Infrarotgelenkte Raketen mit derart großen Reichweiten gibt es mit Außnahme der MICA IR weltweit keine.
Die Variante RE ist vielleicht noch die einzige passiv radargelenkte Raketen deren Einsatz durch die große Reichweite und dem mächtigen 39 kg Gefechtskopf noch möglich erscheint.
Vympel R-27R1 (NATO-Code: AA-10 Alamo-A)
Länge: 4,08 m
Durchmesser: 23 cm
Gewicht: 254 kg
Spannweite: 77 cm
Geschwindigkeit: Mach 2.5~4
Antrieb: Feststoff - Booster
Reichweite: min. 2 - 50~80 km ( 60 Sek. )
Lenkung: passive Radarlenkung durch schießendes Flugzeug bis Einschlag
Gefechtskopf: 39 kg Hochexplosiv, "expanding rod"
Vympel R-27T1 (NATO-Code: AA-10 Alamo-B)
Länge: 3,80 m
Durchmesser: 23 cm
Gewicht: 245 kg
Spannweite: 77 cm
Geschwindigkeit: Mach 2.5~4
Antrieb: Feststoff - Booster
Reichweite: min. 0,5 - 50~70 km
Lenkung: "all aspect" Infrarot
Gefechtskopf: 39 kg Hochexplosiv, "expanding rod"
Vympel R-27ER1 (NATO-Code: AA-10 Alamo-C)
Länge: 4,78 m
Durchmesser: 26 cm
Gewicht: 350 kg
Spannweite: 80 cm
Geschwindigkeit: Mach 2.5~4
Antrieb: Feststoff - Booster
Reichweite: min. 2 - 75~130 km
Lenkung: passive Radarlenkung durch schießendes Flugzeug bis Einschlag
Gefechtskopf: 39 kg Hochexplosiv, "expanding rod"
Vympel R-27ET1 (NATO-Code: AA-10 Alamo-D)
Länge: 4,80 m
Durchmesser: 26 cm
Gewicht: 348 kg
Spannweite: 97 cm
Geschwindigkeit: Mach 2.5~4
Antrieb: Feststoff - Booster
Reichweite: min. 0,5 - 75~120 km
Lenkung: "all aspect" Infrarot
Gefechtskopf: 39 kg Hochexplosiv, "expanding rod"
Vympel R-27AE (NATO-Code: AA-10 Alamo-E ?)
Länge: 4,78 m
Durchmesser: 26 cm
Gewicht: 348 kg
Spannweite: 97 cm
Geschwindigkeit: Mach 2.5~4
Antrieb: Feststoff - Booster
Reichweite: 75 ~ 130 km
Lenkung: Updates zur Kurskorrektur via Datenlink, Aktivradar im Endanflug
Gefechtskopf: 39 kg Hochexplosiv, "expanding rod"
