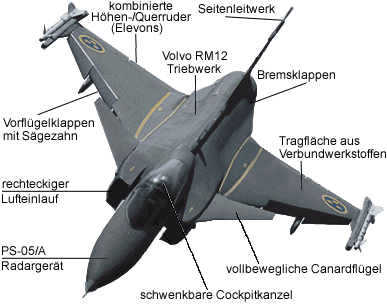

JAS-39 "Gripen" 3.1. Struktur
Ein- (Typ A und C) und zweisitziges (Typ B) einstrahliges Allwetter-Mehrzweckkampfflugzeug der vierten Generation.
Rumpf zu 60% aus Aluminiumwerkstoffen, 29% aus Carbonfiber, 6% aus Titan und 5% aus anderen Metallen.
Fließend in den Rumpf verlaufende, gekappte Mitteldecker - Delta - Tragfläche mit Spanten, Rippen und Verschalung aus Verbundwerkstoffen, 45° Flügelpfeilung.
Seitlich am Rumpf auf Höhe des Cockpit´s befinden sich zwei rechteckige Triebwerk-Lufteinläße mit fixer Einlaßgeometrie und Grenzschichtschneide.
Die selbsversigelnden Treibstofftanks im Rumpf fassen 2.268 kg bzw. 2.835 Liter Treibstoff.
Hydraulisch betätigtes Dreibenfahrwerk mit Zwillingsbugrädern und Carbonbremsen/ABS.
