Dassault Mirage 2000-5 3.1. Struktur
Ein- und zweisitziges einstrahliges Allwetter-Mehrzweckkampfflugzeug der dritten Generation.

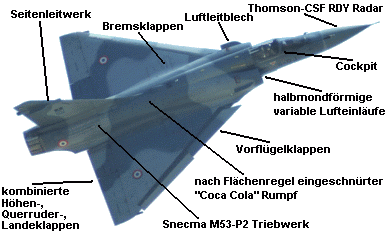

Fließend in den, gemäß der Flächenregel eingeschnürten, Rumpf verlaufende Tiefdecker - Delta - Tragfläche aus Aluminiumlegierung mit 58° Flügelpfeilung.
Seitlich am Rumpf hinter dem Cockpit befinden sich zwei halbmondförmige Triebwerk-Lufteinlässe mit variabler Einlassgeometrie und Grenzschichtschneide auf denen je ein waagrechtes Luftleitblech angebracht ist.
Der Treibstoff wird in drei Zellen mitgeführt.
In den Rumpftank des Einsitzers passen 2.498 Liter bzw. 2.008 kg in den des Zweisitzers mit 2.424 Liter oder 1.949 kg nur unwesentlich weniger.
Beide Typen haben je eine weitere Zelle mit einer Kapazität von 740 Liter in jeder Tragfläche.
Hydraulisch betätigtes Messier-Bugatti Dreibeinfahrwerk mit elektrisch-hydraulisch steuerbarem Zwillingsbugrädern (+/-45°) und hydraulisch betätigten Scheibenbremsen/ABS.
