AGM-130

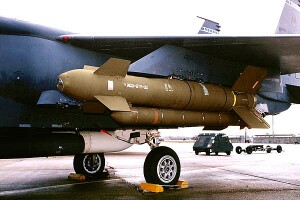

AGM-130 Eine F-15E "Strike Eagle" schiesst eine AGM-130 ab

Die Air-to-Ground Guided Missile-130 ist eine per Feststofftriebwerk angetriebene Version einer TV- oder Infrarot gelenkten Bombe.

Grundidee hinter dieser Waffe war es, einen existierenden Gefechtskopf mit existierender Lenktechnik und einem kleinen Feststofftriebwerk zu verbinden um eine kostengünstige Abstandswaffe zu erhalten. Als "existierender Gefechtskopf" wurde die 2000lb Standardbombe Mk84 mit den Lenkflächen einer GBU-15 Bombe verbunden. Als Lenktechnik kommt eine Kombination aus GPS - Satellitennavigation und einem internen Navigationssystem zur Verwendung. In der Endphase wird die Waffe via TV- oder Infrarotbild und Datenlink durch Pilot/Copilot des schiessenden Flugzeuges übernommen. Als Antrieb dient ein 2,89m langer Feststoffmotor mit 22,5cm Durchmesser und einer Brenndauer von 60 Sekunden.

Vorgegeben ist ein Flugprofil mit einer Gleitphase nach dem Abwurf in etwa 600m Höhe. Nach der Brennsequenz des Motors kommt eine weitere Gleitphase in 300m Höhe gefolgt von der Endphase in der die Bombe in den Sturzflug auf das Ziel übergeht. Alternativ dazu kann der Pilot die Gleitphasen in Höhen von 6.000m bis 60m programmieren.

Mitte der 90er Jahre startete die US Air Force ein Programm zur Waffenentwicklung gegen gehärtete Ziele. Neben anderen Entwicklungen wurde dabei auch der Mk84Gefechtskopf durch eine panzerbrechende BLU-109/B ersetzt und die Software der Rakete auf einen 70° Sinkwinkel bei gleichzeitiger Beschleunigung durch den Feststoffmotor programmiert. Ergebnis ist ein Penetrator der im Idealfall mit Überschallgeschwindigkeit auf sein Ziel trifft, der Typ AGM-130C.

Einsatzbeispiel: Eine F-15E wirft 30km vor dem Ziel eine AGM-130A ab. Während der Pilot abdreht geht die Waffe in den Gleitflug über, startet den Feststoffmotor und steuert per GPS/INS ins Zielgebiet. Im Endanflug kontrolliert und korrigiert der Pilot mit Hilfe eines über Datenlink gelieferten TV- oder Infrarotbildes den Kurs der Waffe bis zum Einschlag.

AGM-130A:
Länge: 3,94 m
Durchmesser: 46 cm
Gewicht: 1.323 kg
Antrieb: Feststofftriebwerk
Reichweite: bis zu 45 km
Lenkung: INS/GPS, Bilddarstellender Infrarotsuchkopf mit Datenlink oder TV
Gefechtskopf: 890 kg hochexplosiv, Druck- und Splitterwirkung (Mk 84)
Zündung: Aufschlagzünder.

AGM-130C:
Länge: 3,95m
Durchmesser: 370cm / 460cm
Gewicht: 1.353 kg
Antrieb: Feststofftriebwerk
Reichweite: bis zu 45 km
Lenkung: INS/GPS, Bilddarstellender Infrarotsuchkopf mit Datenlink oder TV
Gefechtskopf: 870 kg hochexplosiv, Druck- und Panzerbrechende Wirkung (BLU-109/B)
Zündung: Aufschlagzünder mit Zeitverzögerung.

---
