GBU-10, -12, -16, -24, -27, -28 "LGB's" (Laser Guided Bomb's)

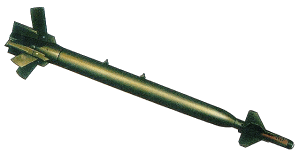

Eine 907 kg schwere GBU-10 Eine F-15E "Strike Eagle" wirft vier GBU-12 ab GBU-16's im Bombenlagerraum eines Flugzeugträgers Die GBU-28 "Bunker Buster" ist 5,79m lang und 2.268 kg schwer Mit Hilfe des LITENING-Pods und des Infrarot-Laserstrahls den dieser aussenden kann wird das Ziel markiert. Nach der Zielauffassung hällt das Gerät den Laserstrahl selbsttätig auf dem Ziel.

Schon seit dem Vietnamkrieg ist die Technik der lasergelenkten Boben bekannt. Der Körper der Waffen entspricht dabei einer "normalen" Bombe während vorne ein Laser-Suchkopf und am hinteren Ende ein Lenkschwanz montiert werden. Diese Technik ist heute nahezu perfektioniert und gewährleistet in der Regel die präzisesten Treffer wobei das Ziel bis zum Aufschlag der Bombe durch einen Laserstrahl "markiert" werden muss. Aktuell im Bestand der US-Streitkräfte sind die Typen GBU-10 / 12 / 16 / 24 / 27 und 28. Die Bomben sind freifallend und haben - entsprechende Abwurfhöhen und Geschwindigkeiten vorausgesetzt - Reichweiten zwischen 10 und 20km. Je nach Type weisen diese Waffen ein Gewicht von 227kg (500lb), 454kg (1.000lb) oder 907kg (2.000lb) auf wobei etwa 60% des Gewichts auf die Hülle und 40% auf den Sprengstoff Tritonal entfällt. Eingesetzt werden könne diese Waffen durch die Flugzeugtypen F-14, F-15, F-16, F-18 sowie die A-10. Es ist außerdem DIE Hauptbewaffnung der F-117A "Stealth Figher". Der Preis pro System liegt bei ca. USD 55.000,-.

Sonderstellungen innerhalb dieser Waffenfamilie nehmen die Typen GBU-27 und -28 ein. Die GBU-27 "Have Void" wurde gebaut um die F-117A mit einer Waffe mit panzerbrechender Wirkung auszustatten. Bei ihr wurde eine 907 kg schwere panzerbrechende BLU-109 mit einem Lenkschwanz und Lasersuchkopf verbunden und die Bombe kann so vor der Explosion 1,8 m bis 2,5 m Stahlbeton durchschlagen.

Die GBU-28 "Bunker Buster" ist eine Entwicklung aus dem Golfkrieg. Sie wurde in Auftrag gegeben als man während der Vorbereitungsphase auf Ziele stieß die mit keinem der zur Verfügung stehenden Waffensystemen zerstört werden konnten (unterirdische Bunker). Um den "ultimativen Penetrator" zu erhalten wurden Rohrstücke von alten 200mm Artillerierohren mit spitzen Stahlkappen versehen und das Ganze mit einem Lenkschwanz und Lasersuchkopf kombiniert. Ergebnis ist eine 5,79m lange und 2.268kg schwere Bombe die 30m Erde, 20m Beton oder bis zu 6m Stahlbeton oder Fels durchdringen kann bevor sie durch eine variabel einstellbare Zeitzündung ihre "nur" 293kg schwere Sprengladung zur Explosion bringt. Somit kann diese Waffe, die mangels ausreichender Splitterbildung auf der Oberfläche kaum Wirkung hätte, tief unter dem Erdboden liegende und als atombombensicher geltende Bunker zerstören. Die Waffe wird durch eine F-15E "Strike Eagle", die zum Gewichtsausgleich zwei Mk-84 Bomben auf der jeweils anderen Tragfläche trägt, zum Einsatz gebracht.

Einsatzbeispiel: Eine F-16C wirft eine lasergelenkte Bombe auf ein durch den Wingman markiertes Ziel. Die Zielmarkierung erfolgt dabei durch einen speziellen Aussenbehälter ("LANTIRN Targeting Pod" oder "LITENING") der einen codierten 100 mJ Infrarotlaserstrahl auf ein ausgewähltes Ziel richtet. Der Behälter kompensiert automatisch die Flugzeugbewegungen und steuert dabei eine frei drehbare und schwenkbare Kugel die den Projektor enthält. Die Bombe sucht im spezifizierten Infrarotband nach dem codierten Signal und steuert ihre Lenkflächen so, dass sie den Markierungs-Punkt erreicht.

GBU-10 "Paveway II": Mk-84 Gefechtskopf
Gewicht: ~907 kg

GBU-12 "Paveway II": Mk-82 Gefechtskopf
Länge: 2,3 m
Durchmesser: 27,3 cm
Gewicht: ~227 kg
Antrieb: Freifallend
Reichweite: je nach Abwurfhöhe und Geschwindigkeit 9km bis 25km
Lenkung: Kurskorrektur mit GPS-Satellitendaten mittels Lenkflossen am Heck.
Gefechtskopf: 89 kg hochexplosives Tritonal, Druck- und Splitterwirkung
Zündung: Aufschlagzünder.

GBU-16 "Paveway II": Mk-83 Gefechtskopf
Gewicht: ~454 kg

GBU-16 "Paveway III": Mk-84 oder BLU-109 Gefechtskopf
Länge: 4 m
Durchmesser: 45 cm
Gewicht: ~907 kg
Antrieb: Freifallend
Reichweite: je nach Abwurfhöhe und Geschwindigkeit 9km bis 25km
Lenkung: Kurskorrektur mit GPS-Satellitendaten mittels Lenkflossen am Heck.
Gefechtskopf: 428 kg hochexplosives Tritonal, Druck- und Splitterwirkung
Zündung: Aufschlagzünder.

GBU-27 "Have Void": BLU-109 Gefechtskopf
Gewicht: ~907 kg
Penetrator für Abwurf aus der F-117A "Stealth Fighter"

GBU-28 "Bunker Buster": BLU-113 Gefechtskopf
Länge: 5,79 m
Durchmesser: 36,8 cm
Gewicht: ~2.268 kg
Antrieb: Freifallend
Reichweite: je nach Abwurfhöhe und Geschwindigkeit > 9km.
Lenkung: Kurskorrektur mittels Lenkflossen am Heck.
Gefechtskopf: 293 kg hochexplosives Tritonal, Druckwirkung
Zündung: Verzögerungszünder bis zu ~6 Sek.
Penetratorwaffe zum Einsatz gegen extrem gehärtete Ziele wie z.B. Bunker unter der Erdoberfläche. Durchschlagsfähigkeit bis zu 20m Beton oder über 30m Erde.

---
